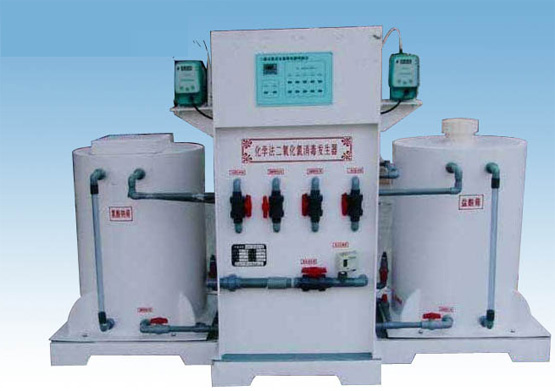

化學法工作原理及組成
HB系列學法二氧化氯發生器采用兩種化學法反應方法產生二氧化氯。
1、氯酸鈉產生二氧化氯，化學反應式如下：
主反應 ：NaClO3+2HCl ==ClO2+1/2Cl2+NaCl+H2O
副反應 ： NaClO3+6HCl==3Cl2+NaCl+3H2O
2、亞氯酸鈉產生二氧化氯，反應式如下：
5NaClO2 +4HCl==4ClO2+5NaCl+2H2O
以上反應的原料經各自的計量裝置，準確計量后投加到反應器中，反應生成二氧化氯氣體，經射流器抽吸與水混合制成高效的二氧化氯消毒液。
特點
1、采用原料配方，轉化效率高，氯酸納在70%以上，亞氯酸納在95%以上。
2、設計結構緊湊，占地面積小，操作簡單，維護簡單安全。使用年限長。
3、自動化程度高，控制系統可根據水質變化自動定比調節投藥量，并且設有缺水停機，無藥停機等各種安全保護設施。
4、規格品種齊全，二氧化氯發生器從50g-2000g/h。
設備安裝外形尺寸表
發生器型號 | L | B | H | Dn1 | Dn2 | |
掛 壁 式 | HB-50 | 600 | 300 | 900 | 20 | 20 |
HB-100 | 600 | 300 | 900 | 20 | 20 | |
HB-200 | 600 | 300 | 900 | 20 | 20 | |
柜 式 | HB-400 | 700 | 500 | 1000 | 25 | 25 |
HB-500 | 700 | 500 | 1000 | 25 | 25 | |
HB-800 | 700 | 500 | 1200 | 25 | 25 | |
HB-1000 | 700 | 500 | 1500 | 25 | 25 | |
HB-2000 | 900 | 700 | 1500 | 32 | 32 | |
HB-3000 | 900 | 700 | 1600 | 32 | 32 | |
HB-5000 | 900 | 700 | 1800 | 32 | 32 | |
HB-8000 | 900 | 700 | 1800 | 40 | 40 | |
HB-10000 | 900 | 700 | 1800 | 40 | 40 | |
HB-12000 | 1000 | 800 | 2000 | 40 | 40 | |
HB-15000 | 1000 | 800 | 2000 | 50 | 50 | |
HB-20000 | 1000 | 800 | 2000 | 50 | 50 | |
設備主要技術參數
發生器 型號 | ClO2發生量g/h | NaClO2 配制 濃度 | NaClO3 配制 濃度 | HCl 配制 濃度 | 工作溫度 | 進出口接管 mm | 稀釋水 入口壓 力MPa | 消毒液出口 壓力 | 耗電量 （自動、 電動型） | 安裝 形式 | 外形尺寸 |
HB-50 | 50 | 10 | 30 | 30（10） | 5-40℃ | 20 | 0.25-0.44 | ≤0.1 | 0.4 | 掛 壁 式 | 600×300×900 |
HB-100 | 100 | 10 | 30 | 30（10） | 20 | 0.4 | 600×300×900 | ||||
HB-200 | 200 | 10 | 30 | 30（10） | 20 | 0.4 | 600×300×900 | ||||
HB-400 | 400 | 10 | 30 | 30（10） | 25 | 0.4 | 柜 式 | 700×500×1000 | |||
HB-500 | 500 | 10 | 30 | 30（10） | 25 | 0.4 | 700×500×1000 | ||||
HB-800 | 800 | 23 | 30 | 30 | 25 | 0.4 | 700×500×1200 | ||||
HB-1000 | 1000 | 23 | 30 | 30 | 25 | 0.4 | 700×500×1500 | ||||
HB-2000 | 2000 | 23 | 30 | 30 | 25 | 1.0 | 900×700×1500 | ||||
HB-3000 | 3000 | 23 | 30 | 30 | 32 | 1.0 | 900×700×1600 | ||||
HB-5000 | 5000 | 23 | 30 | 30 | 32 | 1.5 | 900×700×1800 | ||||
HB-8000 | 8000 | 23 | 30 | 30 | 40 | 1.5 | 900×700×1800 | ||||
HB-10000 | 10000 | 23 | 30 | 30 | 40 | 4.0 | 900×700×1800 | ||||
HB-12000 | 12000 | 23 | 30 | 30 | 40 | 4.0 | 1000×800×2000 | ||||
HB-15000 | 15000 | 23 | 30 | 30 | 50 | 4.0 | 1000×800×2000 | ||||
HB-20000 | 20000 | 23 | 30 | 30 | 50 | 4.0 | 1000×800×2000 |
投藥量參考表
項目 | 飲用水 | 工業循環水 | 游泳池水 | 醫院污水 | 淋浴水 | 工業污水 | 中水 |
用藥量g氣/m3.水 | 1-2 | 3-8 | 2-5 | 20-30 | 0.5-2 | 0.1-0.5 | 8-12 |
設備選型
處 理 能 力 | ||||||
發生器型號 | ClO2發生量g/h | 飲用水m3/h | 游泳水m3/h | 醫院污水m3/h | 中水m3/h | 循環水m3/h |
HB-50 | 50 | 25-50 | 10-25 | 2-3 | 5 | 20 |
HB-100 | 100 | 50-100 | 20-50 | 5-8 | 10 | 40 |
HB-200 | 200 | 100-200 | 50-100 | 8-10 | 20 | 80 |
HB-400 | 400 | 200-400 | 100-200 | 10-15 | 40 | 160 |
HB-500 | 500 | 250-500 | 125-250 | 15-18 | 50 | 200 |
HB-800 | 800 | 400-800 | 250-400 | 25-30 | 80 | 300 |
HB-1000 | 1000 | 500-1000 | 400-500 | 30-40 | 100 | 400 |
HB-2000 | 2000 | 1000-2000 | 800-1000 | 80-100 | 200 | 800 |
HB-3000 | 3000 | 1500-3000 | 1000-1500 | 150-200 | 300 | 1200 |
HB-5000 | 5000 | 2500-5000 | 1500-2500 | 200-250 | 500 | 2000 |
HB-8000 | 8000 | 4000-8000 | 3000-4000 | 300-400 | 800 | 3200 |
HB-10000 | 10000 | 5000-10000 | 4000-5000 | 400-500 | 1000 | 4000 |
HB-12000 | 12000 | 6000-12000 | 5000-6000 | 500-600 | 1200 | 4400 |
HB-15000 | 15000 | 7500-15000 | 6000-7500 | 600-750 | 1500 | 5200 |
HB-20000 | 20000 | 10000-2000 | 8000-10000 | 800-1000 | 2000 | 6000 |
配套貯藥箱尺寸表
型號 項目 | HB— 50、100、200 | HB— 400、500 | HB— 1000、2000、3000、5000 | HB— 8000、10000、12000 | HB— 15000、20000 |
容積 | 250 | 400 | 1000 | 1500 | 2000 |
罐徑mm | 670 | 780 | 1150 | 1250 | 1360 |
高度mm | 750 | 950 | 1100 | 1300 | 1500 |
接口DN | 20 | 20 | 25 | 25 | 40 |
應用范圍
1、自來水、二次供水消毒。
2、醫院污水處理。
3、游泳池循環水消毒。
4、含酚、氰廢水無毒化處理。
5、工業循環水殺菌、滅藻。
6、紙漿、織物漂白。
7、工業廢水處理消毒。
8、工業污水強氧化劑。
