簡介

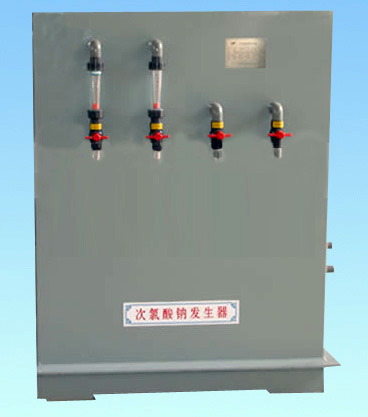

JYW型組合式次氯酸鈉發生裝置，總結國內外現有設備和技術特點，取長補短，精心研究而成的。它是一種簡易小型式氯劑制備裝置。
次氯酸鈉是強氧化劑和消毒劑，它是通過取源于廣泛廉價的工業鹽或海水稀溶液，經無隔膜電解而發生的。為確保次氯酸鈉質地新鮮和有較高的活性，保證消毒效果，本裝置一邊發生，一邊將發生的次氯酸鈉投加使用。它與氯和氯的化合物相比，具有相同的氧化性和消毒作用。
本裝置主要用于醫院含菌污水處理，電鍍含氰廢水的處理，還可用于游泳池、生活飲用水、生活污水消毒、食品加工廠環境和醫療器械、飲食店、公共食堂的餐具和飲具消毒。
隨著我國四化建設的發展，這種小型氯劑發生裝置必將為我國環境保護工程、水處理消毒工藝等到起到不可忽視的作用。
設備能力及使用范圍
（一）設備能力
目前生產JYW-1~6型六種，同時還承擔根據用戶需要制造特殊規格的發生器及投加裝置。
JYW型次氯酸鈉平均每支發生量為130克/小時。
（二）應用范圍（JYW-3mg型）
1、醫院含菌污水消毒處理。按30mg/L投氯量計，處理水量為17m3/h，適用于200床位及200床位以下的綜合醫院污水消毒處理。
2、生活飲用水消毒。按1-3mg/L投氯量計，處理水量為50-170m3/h，適用于1萬m3/日的小型給水處理廠。
3、電鍍含氰廢水處理。廢水游離氰（CN）濃度在40mg/L以下，每小時處理能力為2.0-2.5m3/h。
4、各種食品加工食品周轉箱、加工器具以及環境消毒處理。
5、中小型賓館。飯店生活污水的消毒處理，日處理量為150-200m3，相當于200-300床位排水量。
設備特點
（一）JYW型次氯酸鈉發生器為組合形式，鹽的溶解，稀鹽水的調配，投加計量及次氯酸鈉循環發生在一只槽體內進行，投資少、占地省、上馬快、設置靈活。
（二）發生器為管狀、內冷、單級、串開相接的組合形式，發生器陽極以鈦為基體，涂二氧化釕，電位低、壽命長。在正常操作情況下，壽命可達2500小時以上。次氯酸鈉發生過程為隔膜式自然循環形式，因此，鹽利用率高，電解過程電流效率高，次氯酸鈉產率大，能耗小，運行費用低。
設備運行技術參數
以JYW-3型為例（其它型號相應縮小或加大）
1、 電源總裝接容量：三相交流5KW。其中供整流器：4.1KW，103#鹽水泵0.75KW。
2、 冷卻水耗量：夏季（水溫大于25℃），1.0m3/h。春、秋、冬季（水溫小于20-25℃），0.5-0.75m3/h。
3、 鹽一次投加量：14.1公斤（鹽水濃度按30克/升計）。
4、 鹽水一次調配發生器運行時間6-8小時。
5、 1公斤次氯酸鈉鹽耗：4.0-4.2公斤；電耗：4.3-4.5KW。
配電設備及外形有尺寸
1、 整流器：電源為三相交流5.0KW，直流輸出500A，0～16V。硅鎮流設備。外形尺寸：700×50×1450（長×寬×高）。
2、 發生器：有效長度682mm外徑ф70mm，接管口徑Dg20。
3、 組合箱體：硬聚氯乙烯或用聚丙烯硬板焊接制成。其中鹽水箱有效容積536升，循環槽有效容積367升，同時箱內配備103型鹽水泵一臺。
JYW型系列外形尺寸及管道位置參數表
型號、參數 | 發生量 g/h | A×B×H （m/m) | C （m/m） | D （m/m） | E （m/m) |
JYW-1型 | 130 | 950×1150×1300 | 180 | 170 | 370 |
JYW-1型 | 130 | 1190×1150×1300 | 180 | 170 | 370 |
JYW-3型 | 500 | 1630×1150×1300 | 180 | 170 | 370 |
JYW-4型 | 800 | 1820×1150×1300 | 180 | 170 | 370 |
JYW-5型 | 1000 | 2600×1150×1300 | 180 | 170 | 370 |
JYW-6型 | 1300 | 3040×1150×1300 | 180 | 170 | 370 |
工作原理
在鹽水溶液中含有Na+、H+和OH-、Cl-等幾種離子，按照電解理論，當插入電極時，在一定的電壓下．電解質溶液由于離子的移動和電極反應，發生導電作用，這時Cl-、OH-等負離子向陽極移動，而Na+、H+等正離子向陰極移動，并在相應的電極上發生放電，從而進行氧化還原反應，生成相應的物質。鹽水溶液電解過程更用下列反應方程式表示：
NaCI↔Na++Cl-
陽極電解作用： H20↔H++OH- 2Cl-－2e→C12↑
陰極電解作用：2H++2e→H2↑
在無隔膜電解裝置中．電解質和電解生成物氫氣從溶液里向外逸出之外，其它均在一個電解槽內，由于氫氣在外逸過程中對溶液起到一定的攪拌作用，使兩極間的電解生成物發生一系列的化學反應，反應方程式如下：
2NaCl+2H2O→2NaOH+H2↑+C12↑
2NaOH+C12→NaCl0+NaCl+H20
在無隔膜電解鹽水，溶液的總方程式即為上列兩個反應方程式相加得。
NaCl+H2O+2F→NaCl0+H2↑
其中：F為法拉第電解常數，其值為26．8安培小時，或96487庫侖。
操作規程及注意事項
1、先在鹽水槽內配制成3—4.5%的稀鹽溶液，然后打開15﹟、103﹟泵進水閥，103﹟泵出水閥，1﹟流量計出水閥，103﹟泵旁通閥。
2、啟動103﹟泵，將鹽水打入鹽水循環槽內，液面到NaCIO投加管，關閉103﹟泵。
打開2﹟自來水進水總閥、1﹟、5﹟、9﹟、10﹟自來水進水閥和2﹟、6﹟、10﹟、自來水出水閥，使冷卻水進入發生器管內。
打開13﹟、15﹟發生器循環管出水閥和14﹟、16﹟了生器循環管進水閥。
3、接通整流器電源，將電流調至需要的安培數（并讓電流穩定3—5分鐘）。
4、電解一段時間后（約1.5—2.0小時），使循環槽內的NaCIO保持一定的濃度后，啟動103﹟泵并用 1﹟閥和103﹟泵旁通閥共同調節NaCIO溶液流量，即可進行污水處理。
5、打開7﹟污水泵出水閥，8﹟污水旁通和9﹟、10﹟水射器進出水閥，并開啟污水泵。
6、工作結束后，關閉污水泵電源和7﹟閥，關閉103﹟電源和1﹟閥，切斷整流器電源。
7、關閉1﹟、5﹟、9﹟、10﹟自來水進水閥和2﹟、15﹟循環管出水閥。
8、打開7﹟、11﹟自來水沖洗進水閥和4﹟、8﹟、12﹟自來水沖洗出水閥。
9、沖洗時間5—6分鐘，然后關閉上述閥門。
注意事項
1、發生器在安裝及使用過程中嚴禁沖擊、敲打、注意保護陽極涂層，不要碰傷。
2、在安裝和使用過程中要注意發生器的正負極至整流器的正負極到整流器直流輸出正負極的接線，不允許接錯，否則將嚴重影響鈦管使用壽命。
3、工作完后發生器用自來水沖洗，一定要成制度化。主要是防止NaCIO對陽極內壁的腐蝕，同時排除鈣離子、鎂離子等沉積物。
4、發生器累計工作200—300小時后，將發生器分解清洗或用3%左右的稀鹽酸浸泡片刻，待沉積物溶解，清洗后安裝時要防止NaCIO發生器有漏水和滲水現象。
5、為延長PVC槽壽命，設備應設于室內，并盡量避免高溫冰凍。
6、整個了生系統應置于低溫通風處，有條件的話，可在組合箱上設置風管、風帽，防止箱內氫氣積累而發生危險。
7、要經常檢查發生器循環管進出水閥是否有滲漏現象，發現后要及時維修或調換。
8、配制NaCI溶液時要過濾，防止污物阻塞流量計。
